راه اندازی موتورهای الکتریکی سه فاز با استفاده از کلید الکترو مغناطیسی(کنتاکتور)

کنتاکتور با استفاده از خاصیت الکترو مغناطیس _ مانند رله ها _ تعدادی کنتاکت را به یکدیگر وصل یا از یکدیگر جدا میکنند. از این خاصیت جهت قطع و وصل و یا تغییر اتصال مدار استفاده می شود.

ساختمان کنتاکتور:

این کلید از دو هسته به شکل E یا U که یکی ثابت و دیگری متحرک است تشکیل می شود.

در میان هسته ثابت یک بوبین یا سیم پیچ قرار دارد .وقتی بوبین به برق متصل می شود با استفاده از خاصیت مغناطیسی نیروی فنر را خنثی می کند و هسته فوقانی را به هسته تحتانی متصل می کند و باعث می شود تعدادی کنتاکت عایق شده از یکدیگر به ترمینال های ورودی و خروجی کلید متصل شود و یا باعث گردد  کنتاکتهای بسته کنتاکتور باز شوند.

مزایای استفاده از کنتاکتور:

کنتاکتور ها نسبت به کلیدهای دستی صنعتی مزایای به شرح زیر دارند:

1- مصرف کننده از راه دور کنترل می شود.

2- مصرف کننده از چند محل کنترل می شود.

3- امکان طراحی مدار فرمان اتوماتیک برای مراحل مختلف کار مصرف کننده وجود دارد.

4- سرعت قطع و وصل کلید زیاد و استهلاک آن کم است.

5- از نظر حفاظتی مطمئن ترند و حفاظت مناسبتر و کاملتری دارن.

6- عمر موثرشان بیشتر است.

7- هنگام قطع برق،مدار مصرف کننده نیز قطع می شود و به استارت مجدد نیاز پیدا می کند در نتیجه از خطرات وصل ناگهانی جلوگیری می کند.





برچسب‌ها: برق صنعتی
+ نوشته شده در  چهارشنبه بیست و چهارم مهر 1392ساعت 11:27  توسط مدینه ای  |

معرفی وسائل مورد نیاز سیم کشی ساختمان

فنر سیم کشی

برای عبور دادن سیم از داخل لوله های تو کار از فنر مخصوص سیم کشی استفاده می شود.این فنر از یک نوار نازک فولادی درست شده که به یک سر ان یک گوی فلزی و به انتهای آن یک قالب فلزی متصل است.

هنگام سیم کشی ،فنر را از طرف گوی وارد لوله نموده ،پس از عبور دادن آن از لوله و خارج کردن گوی از داخل قوطی جعبه تقسیم ،کلید،پریز و ... تعداد سیم هائی را که باید از داخل لوله عبور کند به قلاب طرف دیگر وصل میکنیم سپس با کشیدن گوی سیمها را از داخل لوله عبور می دهیم.


برچسب‌ها: برق ساختمان
+ نوشته شده در  جمعه نوزدهم مهر 1392ساعت 5:49  توسط مدینه ای  |

معرفی وسائل مورد نیاز سیم کشی ساختمان

جعبه تقسیم:

در انواع سیم کشی روکار و توکار برای انشعاب مدارهای الکتریکی فرعی از مدار اصلی برای فضاهای مختلف ساختمان از وسایلی به عنوان محل انشعاب یا ترمینال استفاده می شود که به      آنها جعبه تقسیم گفته می شود.

این وسائل در دو نوع رو کار و تو کار و در شکل ها و جنس های  مختلف ساخته شده و به کار می روند،جعبه تقسیم ها محل اصلی ارتباط اجزای الکتریکی یک مدار بوده و ابتدا جریان برق وارد این وسایل می شود.

سیم های ورودی به جعبه تقسیم در یک مدار تکفاز عبارتند از فاز،نول و ارت


برچسب‌ها: برق ساختمان
+ نوشته شده در  پنجشنبه هجدهم مهر 1392ساعت 21:10  توسط مدینه ای  |

برق ساختمان

بدرخواست بعضی از دوستان مبنی بر گذاشتن مطالب برق ساختمان و برق صنعتی از امروز مطالب اینجانب را در مورد این دو موضوع ملاحظه میفرمائید. امیدوارم بتوانم کمک کوچکی به دوستان بزرگ خود بنمایم.




با تشکر

مدینه ای


برچسب‌ها: برق ساختمان, برق صنعتی
+ نوشته شده در  پنجشنبه هجدهم مهر 1392ساعت 19:50  توسط مدینه ای  |

بزرگترین نیروگاه بادی در ژاپن

حتما به خاطر دارید که کمتر از دو سال پیش بر اثر سونامی فاجعه‌باری که در فوکوشیمای ژاپن رخ داد و نشت مواد رادیواکتیو از نیروگاه اتمی این شهر چه فاجعه‌ای به بار آمد. اتفاق وحشتناکی که آثار سوء آن هنوز هم بر زندگی مردم سرزمین آفتاب سایه انداخته است. دولت ژاپن اعلام نموده که در راستای سیاست کاهش وابستگی به انرژی هسته‌ای تصمیم دارد تا در نزدیکی نیروگاه اتمی فوکوشیما و در ناحیه‌ای بادخیز در دل دریا، بزرگترین نیروگاه بادی را تا سال 2020 احداث نماید. برای جزئیات بیشتر با زومیت همراه باشید.

مدت زیادی از فاجعه اتمی فوکوشیما و آن زمین‌لرزه و سونامی وحشتناک در سال 2011 می‌گذرد و کم‌کم این اتفاق نیز به خاطره تبدیل می‌شود. دولت ژاپن پس از آن ماجرا تصمیم گرفت وابستگی خود به انرژی هسته‌ای را کاهش دهد و همچنان درگیر این موضوع است. به تازگی ژاپنی‌ها اعلام نموده‌اند که در راستای کاهش وابستگی به انرژی هسته‌ای قصد دارند به انرژی باد روی بیاورند.

اداره منابع طبیعی ژاپن اعلام نموده که قصد دارد تا سال 2020 بزرگترین نیروگاه بادی دنیا را احداث کند. این میدان بادی که در نزدیکی پایگاه هسته‌ای کنونی فوکوشیما واقع شده است، از 143 توربین بادی تشکیل شده که بر روی کف دریا احداث می‌گردند. به محض آن که این پروژه آماده شود، می‌تواند تا یک گیگاوات توان الکتریکی تولید نماید.

شاید اولین موضوعی که با شنیدن این خبر به ذهن می‌رسد، نگرانی از بابت سونامی‌های آینده باشد، اما گروهی که بر روی این پروژه کار می‌کنند اعلام نموده که تمهیدات امنیتی به کار رفته در این نیروگاه به حدی است که می‌تواند در مقابل چنین نیرویی مقاومت کند. راهبر گروهی که روی این پروژه کار می‌کنند، تاکشی ایشی‌هارا، از دانشگاه توکیو گفت: «در طراحی ما تمامی شرایط سخت و بلایای طبیعی قدرتمند مدنظر قرار گرفته‌اند.» مردم ژاپن این اطمینان خاطرها را در مورد نیروگاه اتمی TEPCO نیز شنیده بودند، اما در این مورد خاص حتی در صورتی که این مجموعه مقاومت کافی از خود نشان ندهد و دچار خسارت گردد، فقط بخشی از این کشور با مشکل کمبود انرژی مواجه خواهد شد و دیگر خبری از پسماندهای رادیواکتیو نخواهد بود.

برخی خساراتی که در زمان سونامی فوکوشیما وارد شد جبران‌ناپذیر است و آثار این اتفاق ناگوار همچنان در سرزمین آفتاب مشهود است. گزارش جدیدی نشان می‌دهد که میزان تشعشع ماهی‌هایی که در اطراف نیروگاه وجود دارند، 2540 برابر حد قابل مصرف است. با وجود آن که دامداری و ماهیگیری در این منطقه کاملا به حالت توقف درآمده، اما برخی مصرف‌کنندگان ژاپنی هنوز نگران منابع غذایی هستند که از شرق ژاپن می‌آیند و توزیع می‌گردند. اصلی‌ترین علت این نگرانی‌ها عدم صراحت TEPCO (اپراتور نیروگاه هسته‌ای فوکوشیما) و دولت ژاپن درباره این موضوع است.

این پروژه گام‌هایی ابتدایی برنامه بلندمدت ژاپن برای استقلال کامل از انرژی‌ هسته‌ای و روی آوردن به انرژی‌های پاک تا سال 2040 است.

+ نوشته شده در  پنجشنبه پنجم بهمن 1391ساعت 20:35  توسط مدینه ای  |

ديزل ژنراتور مدل MAN d2866le203

  شركت مان يك شركت آلماني توليد كننده ديزل ژنراتور ميباشد.



MANGermanyDiesel Engine

Technical Data

Engine Model

D2866LE203

Number of Cylinders

6

Cylinder arrangement

In Line

Cycle

Four stroke

Aspiration

Turbocharger, intercooler

Bore×Stroke (mm×mm)

128 x 155

Displacement (Liter)

16.9671

Compression Ratio

15.5:1

Prime Power/Speed (kW/rpm)

400/1800

Standby Power/Speed (kW/rpm)

440/1800

Speed Governor

Electrical

Cooling System

Water-cooled

Speed Stability (%)

5%

Total lubrication system capacity (L)

40

Coolant capacity ( inc. radiator) L

48.3

Fuel Consumption at 100% Load (g/kWh)

204 (at 1800RPM)

Starter Motor

DC24V,

Alternator

AC24V

09125042902-66052786



+ نوشته شده در  شنبه بیست و دوم بهمن 1390ساعت 7:26  توسط مدینه ای  |

حریم خطوط انتقال نیروی برق و انواع آن در شبکه های انتقال و توزیع

حریم خطوط انتقال نیروی برق و انواع آن:



الف ) حریم درجه یک : دو نوار است در طرفین مسیر خط و متصل به آن که عرض هر یک از این دو نوار در سطح افقی در جدول ذیل ذکر شده است.

ب) حریم درجه دو : دو نوار است در طرفین حریم درجه یک و متصل به آن . فواصل افقی حد خارجی حریم درجه دو از محور خط در هر طرف در ذیل آمده است.

جدول حریم خطوط انتقال نیرو

ردیف

ولتاژ

حریم درجه یک (متر)

حریم درجه دو (متر)

1

1 تا 20 کیلوولت

3

5

2

33 کیلوولت

5

15

3

63 کیلوولت

13

20

4

132 کیلوولت

15

30

5

230 کیلوولت

17

40

6

400 و 500 کیلوولت

20

50



با توجه به اینکه عبور خطوط انتقال نیرو در هر منطقه ای متناسب با ولتاژ خود دارای آثار و تشعشعات متفاوت است ، از این رو برای حفظ سلامت انسانها و جلوگیری از خسارات جانی و مالی و رشد و نمو نباتات طبعاً دارای حریمهایی هستند که رعایت این حریم ها قانوناً الزامی است. دستورالعمل نحوه اجرای طرح خط انتقال به طور کلی و از همان ابتدا در ماده 18 قانون سازمان برق ایران قید شده و به موجب آن وزارت نیرو و شرکت های تابعه مجاز شده اند که در اماکن و مستغلات و املاک ، تأسیسات انتقال نیروی برق را نصب کنند برخی از آئین نامه های مربوطه :

ماده 4:

 در مسیر و حریم درجه یک اقدام به هرگونه عملیات ساختمانی و ایجاد تاسیسات مسکونی و تاسیسات دامداری یا باغ و درختکاری و انبارداری تا هر ارتفاع ممنوع می باشد و فقط ایجاد زراعت فصلی و سطحی و حفر چاه و قنوات و راهسازی و شبکه آبیاری مشروط بر اینکه سبب ایجاد خسارت برای تاسیسات خطوط انتقال نگردد با رعایت ماده 8 این تصویبنامه بلامانع خواهدبود.

ماده 5:

در حریم درجه دو فقط ایجاد تاسیسات ساختمانی اعم از مسکونی و صنعتی و مخازن سوخت تا هر ارتفاع ممنوع می باشد.

ماده 7:

در صورتیکه اشخاصی برخلاف مقررات این آئین نامه عملیآتی یا تصرفاتی در حریم درجه یک و درجه دو خطوط انتقال و توزیع بنمایند مکلفند به محض اعلام ماموران وزارت نیرو موسسات و شرکتهای تابع عملیات و تصرفات اقدام نمایند.

ماده 8:

برای کلیه عملیاتی که به وسیله اشخاص حقیقی یا حقوقی به منظور راهسازی کارهای کشاورزی، حفر چاه و قنوات.عبور حمل بار و ماشین آلات و نظائران در مسیر و حریم خطوط نیروی برق انجام می گیرد باید اصول حفاظتی به منظور جلوگیری از بروز خطرات جانی و ورود خسارت مالی رعایت شده و درمورد حفر چاه و قنوات و راهسازی قبلاً مسوولین عملیاتی خطوط نیروی برق راهنمائی لازم خواسته شود و اجازه کتبی کسب گردد و در هر حال نظر وزارت نیرو باید ظرف یکماه از تاریخ وصول درخواست اعلام شود.

ماده 9:

حریم کابلهای زیرزمینی که در معابر و راهها گذارده می شود در هر طرف نیم متر از محور کابل و تا ارتفاع دو متر از سطح زمین خواهدبود درمواردی که کابل با سایر تاسیسات شهری از قبیل لوله کشی آب و فاضلاب و کابل تلفن و نظائر آن تقاطع نماید استانداردهای متداول شبکه های انتقال و توزیع نیروی برق باید رعایت شود.

ماده 10:

رعایت حریم و استانداردهای مصوب خطوط نیروی برق از طرف کلیه سازمانهای دولتی بخواهند اقدام به ایجاد تاسیسات جدیدی نمایند که با خطوط نیروی برق از روی تاسیسات موجود تلگراف و تلفن و راه و راه آهن عبور می نماید حریم و استانداردهای آن موسسات و شرکتهای تابع باید رعایت شود و انجام طرح های جدید با موافقت قبلی موسسات مربوطه خواهد بود.

موادی از لایحه قانونی رفع تجاوز از تاسیسات آب و برق کشور مصوب 1359 شورای انقلاب

ماده ۱۱:

چنانچه در مسیر حریم و خطوط انتقال و توزیع نیروی برق و حریم کانالها و انهار آبیاری احداث ساختمان یا درختکاری و هر نوع تصرف خلاف مقررات شده یا بشود سازمانهای آب و برق برحسب مورد با اعطای مهلت مناسب با حضور نماینده دادستان مستحدثات غیرمجاز را قلع و قمع و رفع تجاوزخواهند نمود.

ماده ۱۲:

اعطای پروانه ساختمان و انشعاب آب و برق و گاز و سایر خدمات در مسیر و حریم موضوع ماده 9 ممنوع است.



+ نوشته شده در  دوشنبه هفدهم بهمن 1390ساعت 6:52  توسط مدینه ای  |

مشخصات، مواد و نحوه حفر چاه ارت

لزوم استفاده از سيستم ارت :
به منظور حفاظت افراد و دستگاهها ، اضافه ولتاژهاي توليد شده در بدنه كه باعث صدمه ديدن دستگاهها و افراد مي‌شود ، همچنين ولتاژهاي بسيار زياد و خطرناك ناشي از برخورد صاعقه با دكلهاي کامپیوتری را بايد در جايي خنثي نمائيم . به همين منظور استفاده از سيستم ارت و حفاظت از تجهيزات بسيار لازم و ضروري است بعلاوه با افزايش استفاده از سيستمهاي ديجيتالي و حساس ، لزوم بازنگري در طراحي ، نصب و نگهداري سيستمهاي حفاظتي گراندينگ وجود دارد. به طور خلاصه اهداف بكارگيري سيستم ارتينگ يا گراندينگ عبارتند از :

الف ـ حفاظت و ايمني جان انسان
ب ـ حفاظت و ايمني وسايل و تجهيزات الكتريكي و الكترونيكي
ج ـ فراهم آوردن شرايط ايده‌ال جهت كار
د ـ جلوگيري از ولتاژ تماسي
ه ـ حذف ولتاژ اضافي
و ـ جلوگيري از ولتاژهاي ناخواسته و صاعقه
ز ـ اطمينان از قابليت كار الكتريكي
09125042902-66052786
الف ـ انتخاب محل چاه ارت :

چاه ارت را بايد در جاهايي كه پايين‌ترين سطح را داشته و احتمال دسترسي به رطوبت حتي‌الامكان در عمق كمتري وجود داشته باشد و يا در نقاطي كه بيشتر در معرض رطوبت و آب قرار دارند مانند زمينهاي چمن ، باغچه‌ها و فضاهاي سبز حفر نمود.



ب- عمق چاه :
با توجه به مقاومت مخصوص زمين ، عمق چاه از حداقل 4 متر تا 8 متر و قطرآن حدودا 80 سانتيمتر مي تواند باشد. در زمين هايي كه با توجه به نوع خاك داراي مقاومت مخصوص كمتري هستند مانند خاكهاي كشاورزي و رسي عمق مورد نياز براي حفاري كمتر بوده و در زمينهاي شني و سنگلاخي كه داراي مقاومت مخصوص بالاتري هستند نياز به حفر چاه با عمق بيشتر مي باشد. براي اندازه گيري مقاومت مخصوص خاك از دستگاههاي خاص استفاده مي گردد. در صورتي كه تا عمق 4 متر به رطوبت نرسيديم و احتمال بدهيم در عمق بيشتر از 6 متر به رطوبت نخواهيم رسيد نيازي نيست چاه را بيشتر از 6 متر حفر كنيم . بطور كلي عمق 6 مترو قطر حدود 80 سانتيمتر براي حفر چاه پيشنهاد مي گردد. محدوده مقاومت مخصوص چند نوع خاك در جدول زير آمده است.



نوع خاك

مقاومت مخصوص زمين ( اهم متر )

باغچه‌اي

5 الي 50

رسي

8 الي 50

مخلوط رسي ، ماسه‌اي و شني

25 الي 40

شن و ماسه

60 الي 100

سنگلاخي و سنگي

200 الي 10000



ج ـ مصالح مورد نياز :

مصالح مورد نياز و مشخصات آن براي اجراي چاه در جدول زير آمده است.

رديف

نوع جنس

توضيحات

1

سيم مسي نمره 50 متر

7 رشته

2

كابلشو نمره 50

جهت اتصال سيستم ارت به شينه داخل سايت

3

لوله پلي اتيلن 10 اتمسفر

براي ايجاد پوشش عايق روي سيم مسي در محوطه و محل تردد

4

شينه مسي به ابعاد 3*30*250 ميليمتر

براي نصب در داخل سايت و اتصال دستگاهها به آن

5

صفحه مسي 5.*50*50

مورد استفاده در چاه

6

بست سيم به صفحه مسي

به منظورمحكم كردن اتصال سيم روي صفحه مسي

7

بنتونيت اكتيو كيلو

برای پرکردن چاه

  نکته : صفحه مسي به ابعاد 5/.*40*40 سانتيمتر براي مناطق شمالي كشور و 5/0*50*50 سانتيمتر براي مناطق نيمه خشك مانند تهران و 5/0*70*70 سانتيمتر براي مناطق كويري استفاده شده باشد . از صفحه مسي با ضخامت 3 يا 4 ميليمتر نيز مي توان استفاده نمود.


د - اتصال سيم به صفحه مسي :اتصال سيم به صفحه مسي بسيار مهم مي باشد و هرگز و در هيچ شرايطي نبايد اين اتصال تنها با استفاده از بست ، دوختن سيم به صفحه و يا … برقرار گردد.بلكه حتما بايد سيم به صفحه جوش داده شود و براي استحكام بيشتر با استفاده از 2 عدد بست سيم به صفحه بسته شده و محكم گردد.
براي جوش دادن قطعات مسي به يكديگر از جوش برنج يا نقره استفاده شود و در صورت عدم دسترسي به اين نوع جوش از جوش (Cad weld) استفاده گردد .

 ه - حفر چاه ارت :
با توجه به شرايط جغرافيايي منطقه چاهي با عمق مناسب و در مكان مناسب (با توجه با راهنماي انتخاب محل چاه ارت ) حفر گردد. شياري به عمق 60سانتيمتر از چاه تا پاي دكل براي مسير سيم چاه ارت تا برقگير روي دكل همچنين براي سيم ارت داخل ساختمان حفر نمائيد. در صورتي كه مسير 2 سيم مشترك باشد بهتر است مسير دو سيم ايزوله گردند. همينطور مسير سيمها بايد كوتاهترين مسير بوده و سيم ميله برقگير و ارت حتي الامكان مستقيم و بدون پيچ و خم باشد و نبايستي خمهاي تند داشته باشد و در صورت نياز به خم زدن سيم در طول بيش از 50 سانتيمتر انجام گردد.


و - پر نمودن چاه ارت:
۱-  حدود 20 ليتر محلول آب و نمك تهيه و كف چاه ميريزيم بطوريكه تمام كف چاه را در برگيرد بعد از 24 ساعت مراحل زير را انجام مي دهيم.

2-به ارتفاع 20 سانتيمتر از ته چاه را با خاك رس و يا خاك نرم پر مينمائيم.

3- به مقدار لازم (حدود 450كيلو گرم معادل 15 كيسه 30 كيلو گرمي)بنتونيت را با آب مخلوط كرده و بصورت دوغاب در مياوريم و مخلوط حاصل را به ارتفاع 20 سانتيمتر از كف چاه ميريزيم هر چه مخلوط حاصل غليظ تر باشد كيفيت كار بهتر خواهد بود.

4-صفحه مسي را به 2 سيم مسي نمره 50 جوش ميدهيم اين سيمها يكي به ميله برقگير روي دكل و ديگري به شينه داخل ساختمان خواهد رفت بنابراين طول سيم ها را متناسب با طول مسير انتخاب مي نمائيم.

5- صفحه مسي را بطور عمودي در مركز چاه قرار مي دهيم

6- اطراف صفحه مسي را با دوغاب تهيه شده تا بالاي صفحه پر مي نمائيم

7- لوله پليكاي سوراخ شده را بطور مورب در مركز چاه و در بالاي صفحه مسي قرار مي دهيم و داخل لوله پليكا را شن ميريزيم تا 50 سانتيمتر از انتهاي لوله پر شود اين لوله براي تامين رطوبت ته چاه مي باشد و در فصول گرم سال تزريق آب از اين لوله بيشتر انجام گردد. لازم بذكر است در مواردي كه چاه ارت در باغچه حفر شده باشد و يا ته چاه به رطوبت رسيده باشد و يا كلا در جاهايي كه رطوبت ته چاه از بالاي چاه يا از پايين چاه تامين گردد نيازي به قراردادن لوله نمي باشد .


8- بعد از قراردادن لوله پليكا به ارتفاع 20 سانتيمتر از بالاي صفحه مسي را با دوغاب آماد شده پر مينمائيم.

9-الباقي چاه را هم تا 10 سانتيمتر بر سر چاه مانده ، با خاك معمولي همراه با ماسه يا خاك سرند شده كشاورزي پر مي نمائيم و 10 سانتيمتر از چاه را براي نفوذ آب باران و آبهاي سطحي به داخل چاه با شن و سنگريزه پر مي نمائيم . روئ چاه مخصوصا در مواقعي كه از لوله پوليكا استفاده نمي گردد نبايد آسفالت شده و يا با سيمان پر گردد.10-داخل شيار هاي حفاري شده را با خاك سرند شده كشاورزي يا خاك نرم معمولي و يا خاك معمولي مخلوط با بنتونيت پر نمائيد .

+ نوشته شده در  دوشنبه سوم بهمن 1390ساعت 0:22  توسط مدینه ای  |

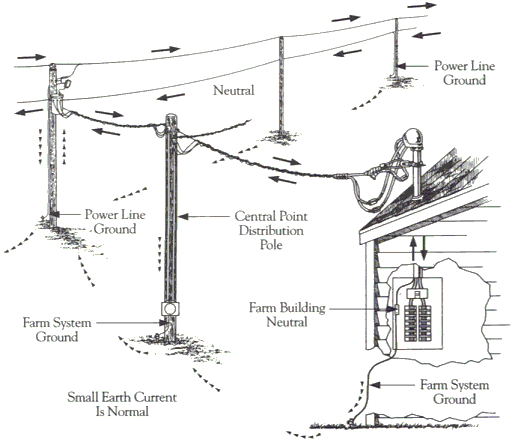

ارت و لزوم استفاده از آن در صنعت برق

در مهندسی برق ، واژه زمین یا ارت با توجه به کاربردهای آن دارای معانی متفاوتی است. زمین در یک مدار الکتریکی می‌تواند نقش یک نقطه مبدا را داشته باشد که بر طبق آن بقیه ولتاژهای الکتریکی را اندازگیری می‌کنند. واژه زمین همچنین به مسیری کلی برای بازگشت جریان به منبع نیز اطلاق می‌شود. این واژه در مورد یک اتصال مستقیم به زمین نیز مورد استفاده قرار می‌گیرد.
09125042902-66052786

با وصل بدنه تجهیزات الکتریکی بروز خطا در هر یک از تجهیزات موجب جاری شدن جریان در سیم زمین شده و از برق دار شدن بدنه جلوگیری می‌کند. یک اتصال مناسب به زمین باید مقاومت پایینی داشته باشد تا در صورت بروز خطا، جریان جاری در زمین موجب عمل کردن سیستم حفاظت در شبکه شود. با وصل تمامی اجسام هادی در خطر برقدار شدن می‌توان از بروز شوک الکتریکی در اثر تماس با این اجسام جلوگیری کرد.
09125042902-6605278609125042902-66052786

سیم زمین سیمی است که (مستقیماً یا غیر مستقیم) به یک یا چند الکترود زمین اتصال دارد. این الکترودها ممکن است در نزدیکی محل استفاده از سیم زمین یا در محلی دورتر قرار داشته باشند. این سیم(یاشینه داخل تابلو) زمین در سیستم‌های TNS و TNCS که رایجترین سیستمهای نیرو رسانی میباشند میبایست به سیم(یاشینه داخل تابلو) نول وصل شود. همچنین ممکن است این سیم به شبکه لوله‌کشی شده ساختمان نیز متصل شده باشد تا مقاومت کمتری را ایجاد کند. استفاده از لوله‌های آب برای اتصال به سیستم زمین با گسترش استفاده از لوله‌های غیر فلزی مثل لوله‌های PVC در برخی کشورها ممنوع شد. در صورت همبندی فونداسیون ویا اسکلت فلزی ساختمان با چاه ارت مقاومت سیستم بمیزان زیادی کاهش یافته وایمنی افزایش خواهد یافت تجهیزات الکتریکی ثابت معمولاً از اتصال زمین دائمی برخوردارند. تجهیزات قابل حمل که دارای بدنه فلزی هستند از یک پین مخصوص برای وصل سیم زمین استفاده می‌کنند. اندازه هادی زمین معمولاً با استفاده از استانداردها و مقرارت مربوط به حفاظت الکتریکی تعیین می‌شود.

+ نوشته شده در  یکشنبه دوم بهمن 1390ساعت 23:19  توسط مدینه ای  |

اجزاي توربين
